Серверы времени MobaTime серии DTS

Серверы времени MOBATIME серии DTS - наиболее современное оборудование систем единого времени, разрабатываемое в соответствии с концепцией DTS, предназначенное для эксплуатации в компьютерных сетях. Серверы DTS изготавливаются в различных модификациях, позволяющих реализовать разнообразные функции. Используются для управления вторичными часами системы единого времени и синхронизации разнообразных компьютерных устройств и систем с использованием сетей Ethernet и протоколов NTP и SNTP.

Серверы времени DTS / grandmaster

Высокоточный сервер времени, ведущие часы (grandmaster) и первичный эталонный источник.
Специализированный аппаратный сервер времени, предназначенный для синхронизации частоты и времени в телекоммуникационных и информационных сетях с сетевыми интерфейсами IPv4/IPv6. Поддержка PTP в соответствии со стандартом IEEE 1588-2008 v2. Высокая точность и интеллектуальная концепция работы в отказоустойчивом режиме обеспечивают высокую степень надёжности и работоспособность.
Области применения:

Энергетика (генерация, распределение и учёт энергии)
Транспорт
Банковская сфера и деятельность бирж
Телекоммуникации
Центры хранения и обработки данных
Теле- и радиовещание

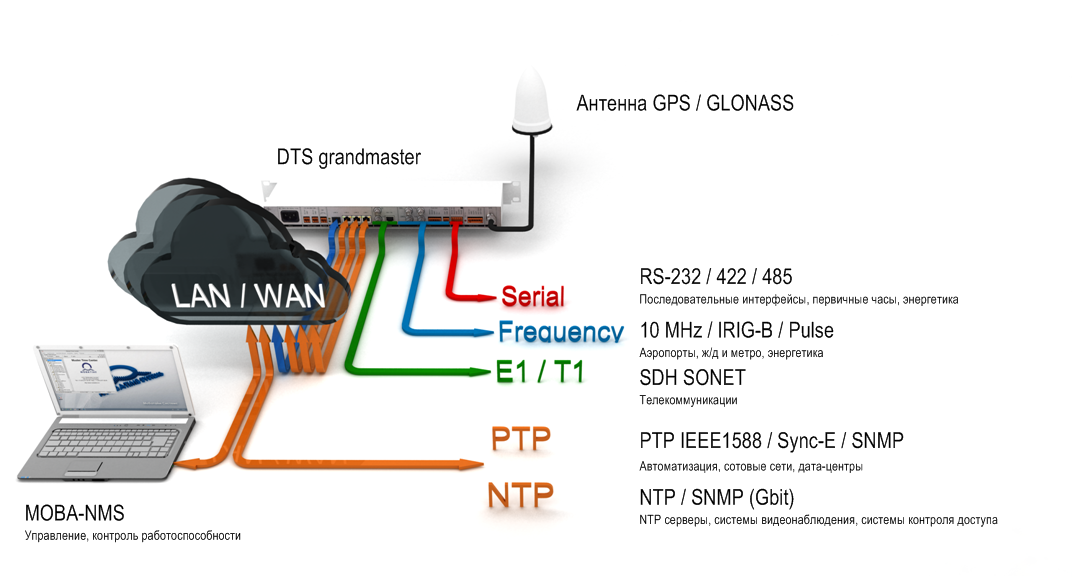

Сервер оборудован 4 независимыми сетевыми интерфейсами (3 x RJ45, 1 x SFP).

Синхронизация PTP-клиентов (PTP Grandmaster)

Разъёмы: 1xSFP и 2xRJ45 Ethernet
PTP v2 IEEE 1588-2008, PTP v1 не поддерживается
Механизм определения задержки: P2P (Peer-to-Peer), E2E (End-to-End)
Режим передачи: IPv4, IPv6, Layer2, UDP, Multicast в соответствии с IEEE 1588-2008
Master-Slave: только Master (активный или пассивный)
Режим: «2-step» или «1 step»
Профили: IEEE 1588 приложение J, default profile

Сервер NTP

Разъёмы: 1xSFP и 3xRJ45 Ethernet
NTP v4 RFC 1305 (совместим с NTP v3)
До 10 000 запросов в секунду (суммарно для всех 4-х портов)

Выходы для использования в качестве источника временной и частотной синхронизации

1 выход E1 (разъёмы BNC (RX/TX) и RJ48)
1 выход частоты 10 МГц
1 выход настраиваемый выход частот / синхроимпульсов: 10 МГц, 2048 кГц или 1PPS (RS 422 и токовая петля)
1 выход IRIG-B
2 настраиваемых выхода последовательного интерфейса (RS 232/422/485)
1 выход DCF

Надёжность

Для создания отказоустойчивого источника времени могут применяться два сервера, подключенных друг к другу оптическим кабелем:

создание надёжного источника синхронизации
работа в режиме «основной / подчинённый» с автоматическим переключением при отказе одного из серверов

Высокая точность

в качестве источника внешней синхронизации используются атомные часы ГНСС ГЛОНАСС и GPS
для хранения шкалы времени в автономном режиме используются термостатированные кварцевые генераторы или рубидиевый генератор (опция)

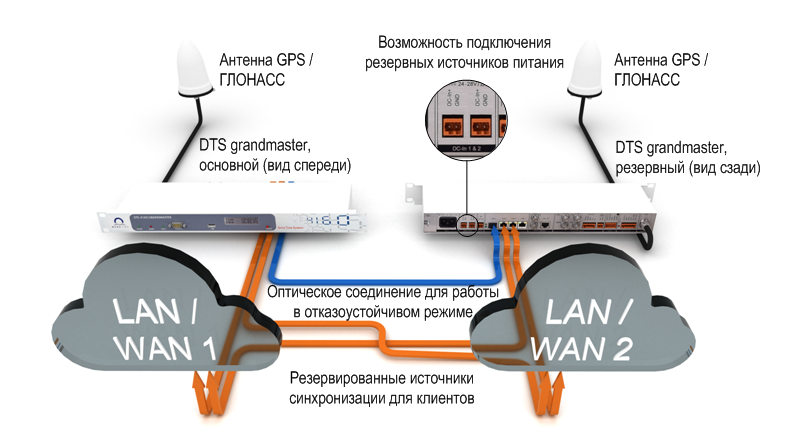

Отказоустойчивый режим

Резервирование источников синхронизации

Для исключения смещения шкал времени одного сервера относительно другого, они могут быть соединены волоконно-оптическим кабелем с использованием двух модулей miniGBIC. Оба сервера используют собственные приёмники сигналов ГНСС как первичные источники синхронизации. Серверы в таком режиме автоматически распределяют роли основной / подчинённый. При отказе собственного источника синхронизации, подчинённый сервер в использует качестве источника основной сервер. Переключение ролей основной / подчинённый выполняется автоматически.

Резервирование выходов синхронизации

При подключении серверов оптическим кабелем, основной сервер имеет более низкий стратум NTP, чем подчинённый сервер. Подчинённый сервер работает в пассивном режиме PTP Grandmaster. Выходы частот и синхроимпульсов на обоих серверах всегда работают в обычном режиме. Резервирование выходов файлов последовательного обмена, кода DCF, синхроимпульсов и кода IRIG-B может быть выполнено с применением внешнего блока аварийного переключения. Резервирование выходов DTS grandmaster

Резервирование питания

Сервер оборудован тремя контролируемыми входами электропитания. Состояние резервных входов питания во время нормальной работы также контролируется. Возможные варианты питания:

24 VDC, без резервирования
24 VDC + 24 VDC, с резервированием
230 VAC + 24 VDC, с резервированием
230 VAC, без резервирования

Высокая производительность

Высокая производительность сервера позволяет обслуживать до 10 000 запросов в секунду NTP/SNTP-клиентов, поэтому использование сервера возможно даже в больших локальных вычислительных сетях.

PTP Grandmaster

Сервер PTP соответствует стандарту IEEE 1588-2008, что позволяет синхронизировать совместимое клиентское оборудование с высокой точностью. Может применяться в телекоммуникационных сетях, энергетике («умные сети»), автоматизации и т. п.

Аутентификация ответов NTP

Сервер поддерживает механизм NTP-аутентификации, позволяющий клиентам получить подтверждение, что ответ получен от проверенного источника. Эта возможность повышает безопасность использования протокола NTP.

Безопасная и удобная эксплуатация

Управление и настройка параметров могут выполняться по сети с использованием протоколов MOBA-NMS (SNMP), SSH или SNMP. SSH и SNMP (аутентификация MD5 и DES для шифрования) обеспечивают защищенное соединение. Возможность консольного подключения через отдельный порт RS-232.

Информирование об ошибках

Сообщения об ошибках в работе сервера могут отсылаться в виде SNMP, E-mail. Дополнительно могут использоваться выходы реле ошибок. Возникновение ошибки сопровождается также выдачей сообщения на встроенный дисплей и включением светодиодного индикатора на передней панели.

Серверы DTS c функциями первичных часов

Первичные часы, разработанные для использования в среде локальных вычислительных сетей в соответствии с концепцией DTS (Distributed Time System). Сервер может выполнять как синхронизацию с NTP-серверами, расположенными в сети, так и выполнять функции NTP-сервера. В качестве источников внешней синхронизации сервер также может использовать DCF/GPS/ГЛОНАСС приёмник (например, типа УРПТ 4500 или УРПТ 3232).

В качестве первичных часов сервер может обслуживать линию самоустанавливающихся вторичных часов MOBALine (с передачей команд переключения для подсветки часов, программ реле и функцией мирового времени) и/или вторичные часы, подключаемые по интерфейсу RS485 (с передачей команд переключения для подсветки часов). Сервер позволяет производить мониторинг состояния до 31 часов, подключаемых по интерфейсу RS485. Дополнительной возможностью является генерация и отправка последовательных файлов обмена в линии, подключаемой по интерфейсу RS485 или RS232. Вместо линии MOBALine возможно использование линии импульсных часов.

Сервер может служить в локальной сети NTP-сервером и выполнять рассылку таблицы часовых поясов для вторичных NTP-часов, используя групповую (Multicast) передачу пакетов NTP. В качестве "главных" первичных часов сервер способен выполнять синхронизацию подчиненных часовых станций и прочих оконечных устройств с помощью синтезированного DCF-кода или генерирования синхроимпульсов. Наличие четырёх релейных входов ошибок позволяет реализовать контроль подключенных устройств.

Для информирования о возникших ошибках в работе сервера можно использовать отправку E-mail сообщений и SNMP-откликов. Применение протокола SNMP позволяет как опрашивать сервер, так и производить настройку параметров и управление сервером. Сервер может быть подключен в качестве подчинённых первичных часов к модулю CAN станции MTC, позволяющему синхронизировать и контролировать до 16 подчинённых устройств.

Технические данные

Параметр	Значение
Габаритные размеры	Для монтажа в 19’’ телекоммуникационную стойку, 1НЕ х 28ТЕ, 483 х 44 х 125 мм (Ш х В х Г)
Масса	1,4 кг
Степень защиты корпуса	IP 30 по ГОСТ 14254-96
Условия эксплуатации	От минус 5° С до плюс 60° С, относительная влажность: 10…90%, без конденсации
Управление	При помощи последовательного интерфейса RS232 или по сети с помощью Telnet/SSH. Поддерживается управление по протоколу SNMP.
Точность	Для NTP-сервера при синхронизации от УРПТ (вход DCF): не хуже ± 0,5 мс Для NTP-клиента при синхронизации от NTP-сервера: не хуже ± 0,5 мс Выход вторичных часов при синхронизации от УРПТ или NTP: не хуже ± (0,5 мс + точность часовой линии)
Хранение времени	При мин. 24 ч синхронизации от внешнего источника: не хуже ±0,1 с/сут (менее 1 ppm) в течение 24 часов при 20° C ±5° C При отсутствии внешнего питания (внутренние часы): менее 5 ppm с отклонением до ±15 мс в течение 24 часов при 20° C ±5° C При отключении питания внутренние часы работоспособны в течение минимум 5 суток (питание поддерживается конденсаторами SuperCAP).
Сервер времени	NTP V4 (совместим с V3) RFC 1305 (порт 123) SNTP (UDP) RFC 2030 (порт 123) TIME (TCP/UDP) RFC 868 (порт 37) DAYTIME (TCP/UDP) RFC 867 (порт 13) Макс. число запросов NTP- и SNTP-клиентов: до 250 запросов в секунду.
Режимы NTP-сервера	Server, Peer, Broadcast, Multicast
Вторичные NTP-часы	1 линия, может содержать до 15 различных часовых поясов. Рассылка данных – Multicast (групповая адресация): RFC 2236: Internet Group Management Protocol, Version 2 RFC 1112: Host extensions for IP multicasting RFC 4601: Protocol Independent Multicast - Sparse Mode (PIM-SM) RFC 3973: Protocol Independent Multicast - Dense Mode (PIM-DM)
Таблица часовых поясов	80 предопределённых, 20 программируемых записей
Сетевой интерфейс	10BaseT / 100BaseTX (IEEE 802.3) Скорость передачи данных: автоопределение / вручную Разъём: RJ-45
Назначение IP-адреса	DHCP, статический IP-адрес, IPv4, IPv6
Сетевые службы	NTP (UDP, порт 123, сервер времени) SNTP (UDP, порт 123, сервер времени) TIME (TCP/UDP, порт 37, сервер времени) DAYTIME (TCP/UDP, порт 13, сервер времени) Telnet (TCP, порт 23, управление) SSH (TCP, порт 22, управление) SCP (поверх SSH, обновление системного ПО) SFTP (поверх SSH, обновление системного ПО) FTP (TCP, порт 21, обновление системного ПО) SNMP (UDP, порт 161, управление, UDP, назначаемый порт (162), сообщения об ошибках) SMTP (TCP, назначаемый порт (25), сообщения об ошибках) DHCP (UDP, порт 68, назначение IP-адреса, клиент) DNS (TCP/UDP, порт 53, разрешение IP-адресов, клиент) DHCPv6 (только IPV6) ECHO (ICMP, сервисная утилита ping)
Протокол SNMP	V1, V2c, V3 с MD5-аутентификацией и DES-шифрованием
E-Mail	Отправка сообщений об ошибках по протоколу SMTP. Аутентификация на почтовом сервере: При помощи адреса отправителя SMTP-авторизация с использованием имени пользователя / пароля LOGIN, PLAIN (RFC4954) или CRAM-MD5 (RFC2195), без «POP before SMTP»
Последовательный интерфейс (разъём на передней панели)	D-Sub 9, вилка, RS232, 38400 бод, 8-N-1, без управления потоком, максимальная длина кабеля 3 м
Вход DCF	Вход для сигнала в формате DFC77 или DCF от приёмника (например, типа УРПТ 4500), токовая петля. Выбор часового пояса MEZ или UTC. Номинальное напряжение 28 В, макс. 32 мА, порог срабатывания 8 мА
Выход линии MOBALine	В качестве альтернативы для импульсной линии. 1 или 2 линии Макс. ток в линии: 700 мА эфф (суммарно для всех линий) Напряжение: без нагрузки около 17 В ~, номинальное 15 В ~. Режим линии: с шагом 10 с, ½ мин или 1 мин. Максимальное отклонение времени от внутренних часов: ±10 мс. Доступны функции передачи программ реле, команд переключения для подсветки вторичных часов, мирового времени. Требуется питание как минимум 28 В –
Выход импульсной линии	В качестве альтернативы для линии MOBALine. 1 или 2 линии Макс. ток в линии: 1000 мА имп (суммарно для всех линий) Напряжение: 24 В (поляризованное, в зависимости от источника питания). Режим линии: с шагом 1 с, ½ мин, 1/5 мин ? мин или 1 мин. Длительность импульса: 200…30000 мс с шагом около 50 мс Длительность паузы: 200…30000 мс с шагом около 50 мс Режим подгона: 12 ч, 24 ч, 1 неделя. Максимальное отклонение времени от внутренних часов: ±1 мс. Требуется питание как минимум 23,5 В –
Питание от источника постоянного тока	24…28 В, 1,5 А (для MOBALine требуется 28 В)
Питание от сети переменного тока	90…240 В, 50…60 Гц, макс. 30 ВА. Потребляемая мощность без нагрузки: не более 5 ВА при 230 В

Высокостабильные серверы DTS

Серверы NTP верхнего уровня, используются для хранения шкалы времени системы в соответствии с концепцией DTS (Distributed Time System). Сервер может выполнять как синхронизацию с NTP-серверами, расположенными в сети, так и выполнять функции NTP-сервера. В качестве источников внешней синхронизации сервер также может использовать DCF/GPS/ГЛОНАСС приёмник (например, типа УРПТ 4500 или УРПТ 3232), код AFNOR-A/C или IRIG-B2.

Сервер оборудован двумя независимыми выходами IRIG/AFNOR (каждый из выходов может быть реализован как аналоговый или цифровой), двумя независимыми интерфейсами для передачи файлов последовательного обмена (программирование при помощи файлов сценариев) и двумя выходами синхроимпульсов (импульсы / частота / код DCF). Сервер может использоваться в качестве основного источника времени для других первичных часов или прочего оборудования. Для контроля внешнего оборудования может использоваться один вход ошибки. Для контроля работоспособности могут использоваться e-mail сообщения и трапы (отклики) SNMP. Управление и настройка параметров сервера может производиться с использованием протокола SNMP.

Для создания отказоустойчивого источника времени могут применяться два сервера, подключенных друг к другу оптическим кабелем.
