Цифровые часы для помещений DC

Цифровые часы для помещений в черном корпусе из анодированного алюминия, с защитным антибликовым стеклом из плексигласа и кнопкам и управления на боковой поверхности, индикатор на 7-сегментной светодиодной матрице, автоматический переход зима/лето, внутренний кварц, секундомер, внешняя синхронизация: радиосигнал DCF 77, разнополярные минутные импульсы 24 В, последовательный MB-код, MOBALine.

Часы серии DC предназначены для отображения времени и даты в составе систем единого времени:

с применением линий MOBALine, последовательного кода MOBALine, DCF/DCF-FSK, IRIG-B/AFNOR
в локальных вычислительных сетях Ethernet, проводных и беспроводных (IEEE 802.11 b/g) с синхронизацией от NTP-сервера в режимах Multicast или Unicast
с применением беспроводной передачи данных WTD (Wireless Time Distribution)
с управлением разнополярными импульсами (минутными, полуминутными и секундными) напряжением 24 В
с управлением по последовательному интерфейсу RS232 или RS422

Часы предназначены для эксплуатации внутри помещений. Корпус часов выполнен из анодированного алюминиевого профиля чёрного или серебристого цвета. При дополнительном согласовании с заказчиком корпус может быть окрашен в другой цвет в соответствии со шкалой RAL, или с имитацией различных материалов (дерево, мрамор и т. п.). Защитное стекло – органическое, с антибликовым покрытием и фильтром, обеспечивает хорошую читаемость отображаемой информации при различных углах обзора.

Индикаторы – светодиодные, 7-сегментные, красного, зелёного, синего, жёлтого или ярко-зелёного свечения. Высота знакоместа – 57 мм, 100 мм или 180 мм (обеспечивает читаемость показаний часов на расстоянии до 25, 40 или 65 метров соответственно). Яркость свечения может быть задана в настройках или регулироваться автоматически, в зависимости от уровня внешней освещённости.

Часы поставляются в одностороннем или двухстороннем исполнении. Монтаж может выполняться непосредственно на стену (только для односторонних моделей), на потолок при помощи подвеса или на стену при помощи углового кронштейна. Управление – дистанционное, при помощи ИК-пульта (заказывается отдельно) или с помощью двух кнопок, расположенных на верхней поверхности часов. Питание часов осуществляется от сети переменного тока. Питание моделей, предназначенных для эксплуатации в сети Ethernet, может осуществляться с применением технологии PoE в соответствии со стандартом IEEE 802.3af.

Модельный ряд

Обозначение моделей цифровых часов серии DE производится в следующем порядке:

DE	•	1	•	2	•	3	•	4	•	5	•	6

Значения полей:

Пример для заказа:DC.100.6.R.N.N.PoE

Высота знакоместа	1
57 мм (высота первых 4 знаков)	57
100 мм (высота первых 4 знаков)	100
100 мм (высота всех 6 знаков)	100x
180 мм (высота первых 4 знаков)	180
180 мм (высота всех 6 знаков)	180x
Количество знаков	2
4 знака (ЧЧ:ММ)	4
6 знаков (ЧЧ:ММ СС)	6
Цвет индикаторов	3
Красный	R
Ярко-зелёный	PG
Синий	B
Жёлтый	A
Зелёный	G
Исполнение	4
Одностороннее	N
Двухстороннее	D
Тип крепления	5
Настенное (только для односторонних моделей)	N
Подвесное потолочное (длина подвески 5, 10, 30 и 50 см)	S
Настенное при помощи кронштейна	B
Тип синхронизации (дополнительно)	6
Интерфейс RS232/RS485/IRIG-B	SI
Протокол NTP (Ethernet)	NTP
Протокол NTP (Ethernet + питание PoE)	PoE
Протокол NTP (WiFi)	WiFi
Беспроводные системы WTD	WTD
Цвет корпуса	7
Чёрный	BLACK
Серебристый	SILVER
Цвет по шкале RAL (по запросу)	RALxxxx
Варианты поставки	8
Питание 24 В	VDC
Встроенное реле	REL
Дополнительное оборудование
ИК-пульт управления	IR
Подключаемая внешняя клавиатура (5 м)	SK
Температурный датчик	TP
2 температурных датчика	TP2

Например, обозначение DC.100.6.R.N.N.PoE соответствует часам с шестью индикаторами, первые 4 знака – высотой 100 мм, отображающим дату и время (в формате ЧЧ:ММ СС и ДД.ММ ГГ соответственно), с красным цветом свечения, в одностороннем исполнении, с креплением на поверхность стены, синхронизируемые по протоколу NTP, с питанием PoE.

Часовые механизмы

		DC.57.4	DC.57.6	DC.100.4	DC.100.6	DC.100x.6	DC.180.4	DC.180.6	DC.180x.6
Дисплей	Высота знака, мм	57	57/38	100	100/57	100	180	180/100	180
Дисплей	Количество знаков	4	4+2	4	4+2	6	4	4+2	6
Формат времени	ЧЧ:ММ	+		+			+
	ЧЧ:ММ:сс		+		+			+
	ЧЧ:ММ:СС					+			+
Формат даты	ДД.ММ	+		+			+
	ДД.ММ.гг		+		+			+
	ДД.ММ.ГГ					+			+
Питание	100...240 В, 50/60 Гц	+	+	+	+	+	+	+	+
	24 В ± 20 %	+	+	+	+	+	+	+	+
	PoE (IEEE 802.3 af Class 0)	+	+	+	+
Потребляемая мощность (кроме синих и ярко-зелёных), ВА	Односторонние	8	8	8	8	11	30	38	45
	Односторонние, PoE	7	7	7	7	−	−	−	−
	Двухсторонние	15	15	15	15	21	60	75	90
	Двухсторонние, PoE	14	14	14	14	−	−	−	−
Потребляемая мощность (для синих и ярко-зелёных), ВА	Односторонние	8	11	10	13	14	42	50	63
Потребляемая мощность (для синих и ярко-зелёных), ВА	Двухсторонние	15	19	18	23	26	84	100	126
Резервная мощность	Пассивная (время + дата)	6 лет (кроме PoE-версий)
Точность при 20 ºС	Без синхронизации	0,1 с / сутки
Точность измерения температуры окружающего воздуха (в диапазоне −25…+80 ºС или −13…+176 ºF)	Пассивная (время + дата)	±1,0 ºC (±2 ºF)
Условия эксплуатации		0…+50 ºC, относительная влажность 0…95%, без конденсации
Степень защиты корпуса		IP 40 по ГОСТ 14254-96
Масса, кг	Односторонние	1,4	1,8	2,4	3,1	3,5	6,3	9,3	10,4
Масса, кг	Двухсторонние	2,6	3	4,4	5,6	6	10,2	15,3	17,6
Габариты, (Ш В Г), мм	Односторонние	333 118 39	423 118 39	510 169 39	652 169 39	728 169 39	880 169 39	1146 169 39	1267 169 39
Габариты, (Ш В Г), мм	Двухсторонние	333 118 78	423 118 78	510 169 78	652 169 78	728 169 78	880 169 78	1146 169 78	1267 169 78

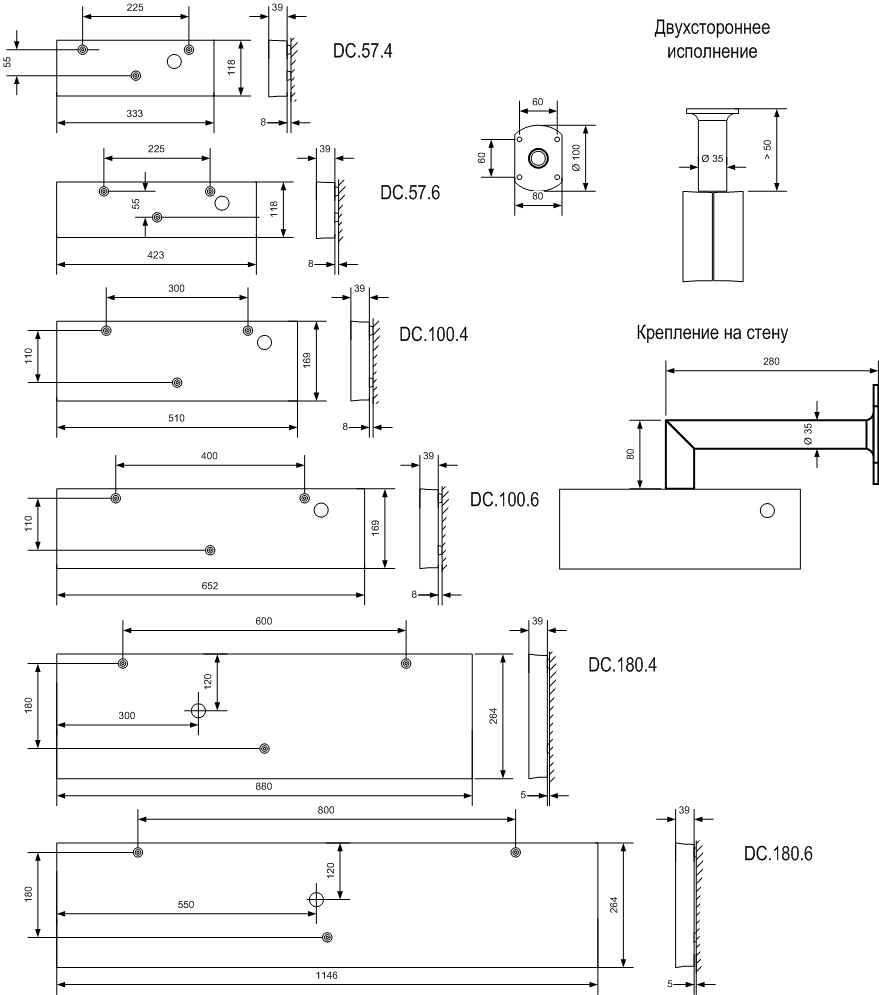

Габаритные и монтажные размеры

Цифровые часы серии DC - габаритные и установочные размеры

Дополнительное оборудование


TP - датчик температуры с кабелем, класс защиты IP66	SK - пульт управления секундомером с кабелем 5 м	IR - инфракрасный пульт ДУ для программирования часов и управления секундомером
